Réseau de Bravais - Définition

Espace bidimensionnel

Dans l’espace à deux dimensions, la maille conventionnelle peut être primitive (p ) ou centrée (c ). Les axes sont indiqués par les lettres a et b, l’angle inter-axial est appelé γ. Cinq types de réseaux existent dans cet espace, qui sont indiqués par la lettre correspondante à la famille cristalline, suivie par le mode de réseau (en minuscule).

Famille cristalline monoclinique

Dans la famille cristalline monoclinique, il n’existe aucune restriction sur les paramètres. Un seul type de réseau existe dans cette famille : mp (monoclinique primitif).

Réseau monoclinique primitif de l'espace bidimensionnel.

Famille cristalline orthorhombique

Dans la famille cristalline orthorhombique γ = 90°. Deux types de réseau existent dans cette famille : op (orthorhombique primitif) et oc (orthorhombique centré). Dans la figure qui montre la maille conventionnelle du réseau oc (rouge), quatre mailles primitives sont aussi visibles (noires).

Réseau orthorhombique primitif de l'espace bidimensionnel.

Réseau orthorhombique centré de l'espace bidimensionnel. La maille conventionnelle (rouge) et quatre mailles primitives (noires) sont montrées dans la figure.

Famille cristalline tétragonale (quadratique)

Dans la famille cristalline tétragonale a = b et γ = 90°. Un seul type de réseau existe dans cette famille : tp (tétragonal primitif).

Réseau tétragonal primitif de l'espace bidimensionnel.

Famille cristalline hexagonale

Dans la famille cristalline hexagonale a = b et γ = 120°. Un seul type de réseau existe dans cette famille : hp (hexagonal primitif).

Réseau hexagonal primitif de l'espace bidimensionnel.

Espace unidimensionnel

Dans l’espace à une dimension, il ne peut exister qu’un seul type de réseau, qui consiste en une répétition périodique de nœuds le long de la seule direction existante, indiquée comme axe a. La distance entre deux nœuds est le paramètre a.

Réseau de l'espace unidimensionnel.

Réseau centré ou maille centrée?

Un réseau, étant une distribution régulière de nœuds dans l’espace, n'est ni primitif ni centré. L’expression « réseau primitif / réseau centré » est en effet un abus de langage pour « réseau dont la maille conventionnelle est primitive / centrée ».

Espace tridimensionnel

Les réseaux de l’espace tridimensionnel peuvent être obtenus à partir de ceux de l’espace bidimensionnel en ajoutant une troisième direction non-coplanaire. Les axes sont indiqués par a, b et c, les angles par α (entre b et c), β (entre a et c) et γ (entre a et b). Sept modes de réseau sont possibles, indiqués par une lettre majuscule :

• P : mode primitive, nœuds de réseaux seulement aux sommets de la maille ;
• A : un nœud de réseau au centre de la face A de la maille, définie par les axes b et c ;
• B : un nœud de réseau au centre de la face B de la maille, définie par les axes a et c ;
• C : un nœud de réseau au centre de la face C de la maille, définie par les axes a et b ;
• F : un nœud de réseau au centre de chaque face de la maille (la maille F est à la fois A, B et C) ;
• I : un nœud de réseau au centre du volume de la maille ;
• R : deux nœuds sur la diagonale majeure de la maille hexagonale.

La lettre S (une Seule paire de faces centrées) est aussi utilisée pour indiquer de manière collective les réseaux à une face centrée qui peuvent être transformés entre eux suite à un changement d’axes.

Quatorze types de réseaux existent dans cet espace, qui sont indiqués par la lettre correspondante à la famille cristalline suivie par le mode de réseau (en majuscule).

Famille cristalline triclinique

Dans la famille cristalline triclinique il n’existe aucune restriction sur les paramètres. Un seul type de réseau existe dans cette famille : aP (anorthique primitif). La lettre t étant réservé à la famille cristalline tétragonale, on utilise a (anorthique, synonyme de triclinique).

Réseau triclinique primitif de l'espace tridimensionnel.

Famille cristalline monoclinique

Dans la famille cristalline monoclinique deux angles sur trois (normalement choisis comme α et γ) sont droits. Deux types de réseau existent dans cette famille : mP et mC. La maille mC peut être transformée en mI avec un choix différent des axes.

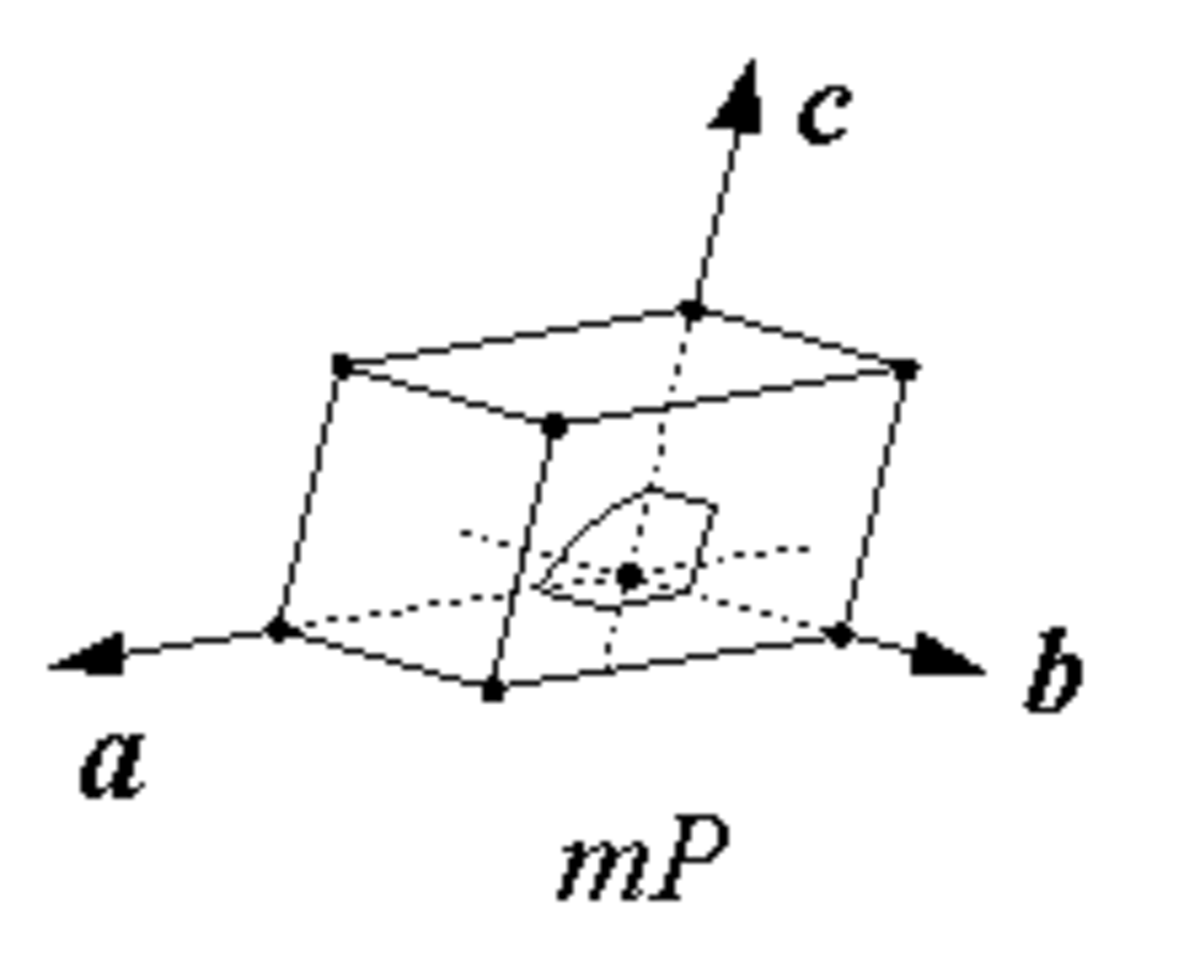

Réseau monoclinique primitif de l'espace tridimensionnel.

Réseau monoclinique C de l'espace tridimensionnel et sa description alternative par une maille mI.

Famille cristalline orthorhombique

Dans la famille cristalline orthorhombique les trois angles sont droits. Quatre types de réseaux existent dans cette famille : oP, oS, oI et oF. Comme la symétrie de la maille conventionnelle n’impose aucune priorité sur les axes, les trois réseaux oA, oB et oC sont équivalents suite à un changement des axes et sont indiqués collectivement comme oS.

Réseau orthorhombique primitif de l'espace tridimensionnel.

Réseau orthorhombique à une face centrée de l'espace tridimensionnel. Les trois réseaux oA, oB et oC peuvent être transformé l'un en l'autre avec des choix différents des axes et sont indiqués collectivement comme oS.

Réseau orthorhombique à volume centré de l'espace tridimensionnel.

Réseau orthorhombique à toute face centrée de l'espace tridimensionnel.

Famille cristalline tétragonale (quadratique)

Dans la famille cristalline tétragonale a = b, α = β = γ = 90°. Deux types de réseau existent dans cette famille : tP (équivalent à tC ) et tI (équivalent à tF ).

Réseau tétragonal primitif de l'espace tridimensionnel. Le réseau tC est équivalent au réseau tP avec un choix différent des axes.

Réseau tétragonal à volume centré de l'espace tridimensionnel. Le réseau tF est équivalent au réseau tI avec un choix différent des axes.

Famille cristalline hexagonale

Dans la famille cristalline hexagonale a = b, α = β = 90°, γ = 120°. Deux modes de réseau existent dans cette famille : hP et hR.

Réseau hexagonal primitif de l'espace tridimensionnel.

Réseau rhomboédrique de l'espace tridimensionnel.

Famille cristalline cubique

Dans la famille cristalline cubique a = b = c, α = β = γ = 90°. Trois modes de réseau existent dans cette famille : cP, cI et cF.

Réseau cubique primitif de l'espace tridimensionnel.

Réseau cubique centré de l'espace tridimensionnel.

Réseau cubique à faces centrées de l'espace tridimensionnel.
