Récepteur à cristal - Définition

Circuit d'accord

Signal électrique fourni par le circuit d'accord.

Circuit d'accord

Récepteur à cristal à sélectivité variable et à sensibilité variable.

Sans un syntoniseur ou circuit d'accord toutes les stations radios sont perçues au même instant.

Un circuit de résonance inductance-condensateur est accordable pour isoler nettement la station radio à écouter des autres stations. Il est donc constitué d'une bobine de fil (souvent de cuivre) enroulé autour d'un cylindre de carton, ou sur un disque en carton pourvu d'entailles (self dite en « fond de panier »). Le deuxième composant est un condensateur variable à air (afin d'éviter une augmentation de l'amortissement) qui permet donc de faire l'accord du circuit bande passante et de sélectionner la fréquence de la radio désirée. En fonction des soins pour réaliser le circuit d'accord, du type de montage : (Tesla, Oudin, autre) et de la charge brancher à ce circuit d'accord (impédance de l'écouteur et du type de détecteur), la bande passante est de 5 à 200 fois inférieure à la fréquence porteuse ( ), ce qui peut être suffisant pour l'écoute de la radiodiffusion GO , PO. La discrimination entre fréquences proches étant faible, la réception est facilement brouillée. Cette bande passante est inadaptée aux communications modernes dans les bandes décamétriques ou les signaux de dix, quinze, vingt postes d’émission sont perçus au même instant sur le même réglage.

Le Circuit d'accord couple, adapte l'Impédance caractéristique de l’antenne au récepteur.

Plusieurs types de postes utilisent comme condensateur: le volume de l'espace entre l'antenne et le sol, entre le circuit d'antenne et la Masse (électricité); seule la bobine est accordable (sans condensateur).

La fréquence de résonance f₀ en hertz du circuit d'accord, L en henry, C en farad :

Récepteur à sélectivité et à sensibilité variable.

Réglage côté antenne :

• Le volume, la force des stations utiles au fonctionnement du casque audio est maximum,
• Mais la sélectivité est faible (mauvaise séparation entre les stations radios).

Réglage au centre de la bobine :

• La sélectivité est maximum (meilleure séparation entre les stations radios),
• Mais le volume, la force des stations utiles au fonctionnement du casque audio est plus faible.

Self en nid d'abeille coefficient Q 80

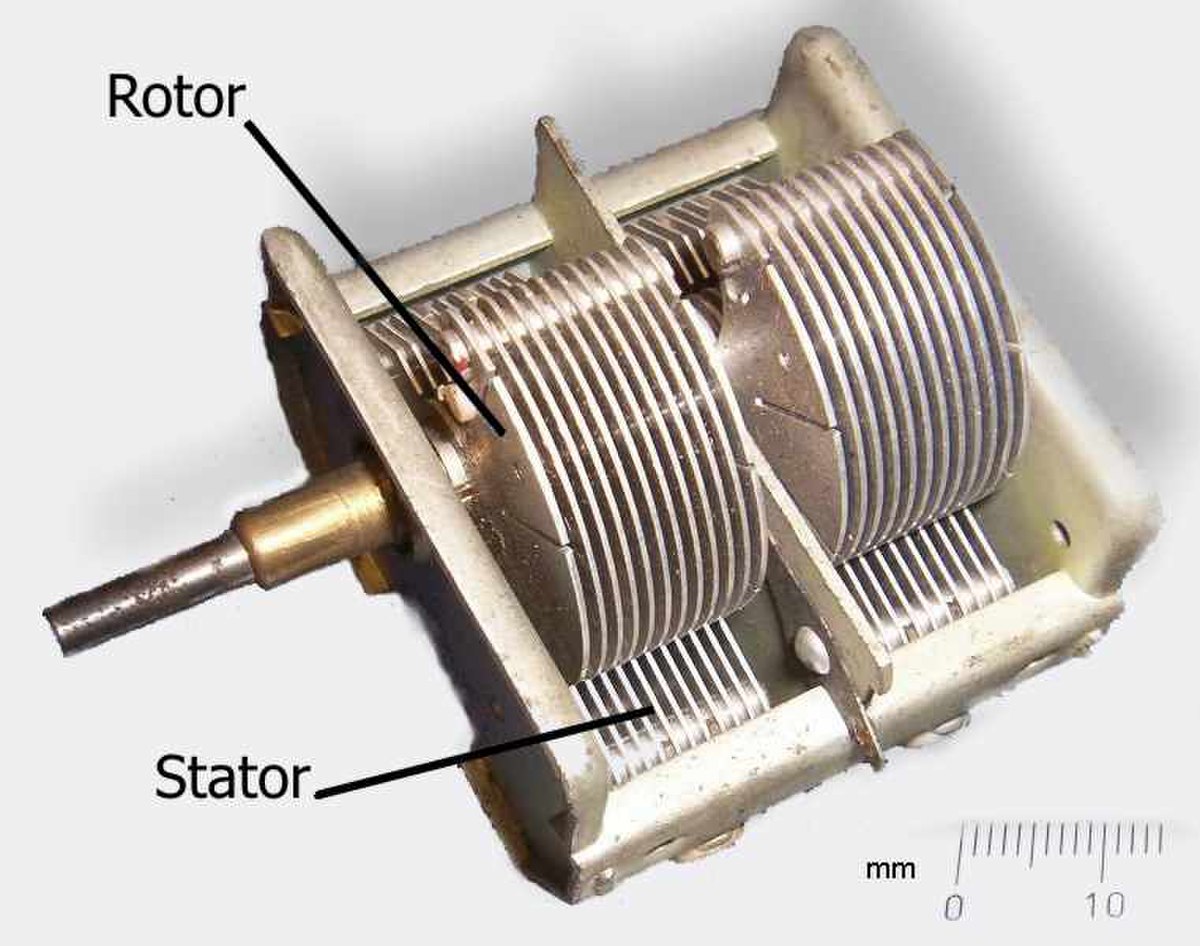

Condensateurs variables à air

Bande passante

Valeur des bobines pour une discrimination optimum:

• Pour la gamme GO (150 kHz à 300 kHz) la bobine peux être de : 2200 µH)
• Pour la gamme PO (520 kHz à 1600 kHz) la bobine peux être de : 160 µH
• Pour la gamme OC (5,8 à 6,2 MHz) la bobine peux être de : 5,5 µH

Antenne et prise de terre

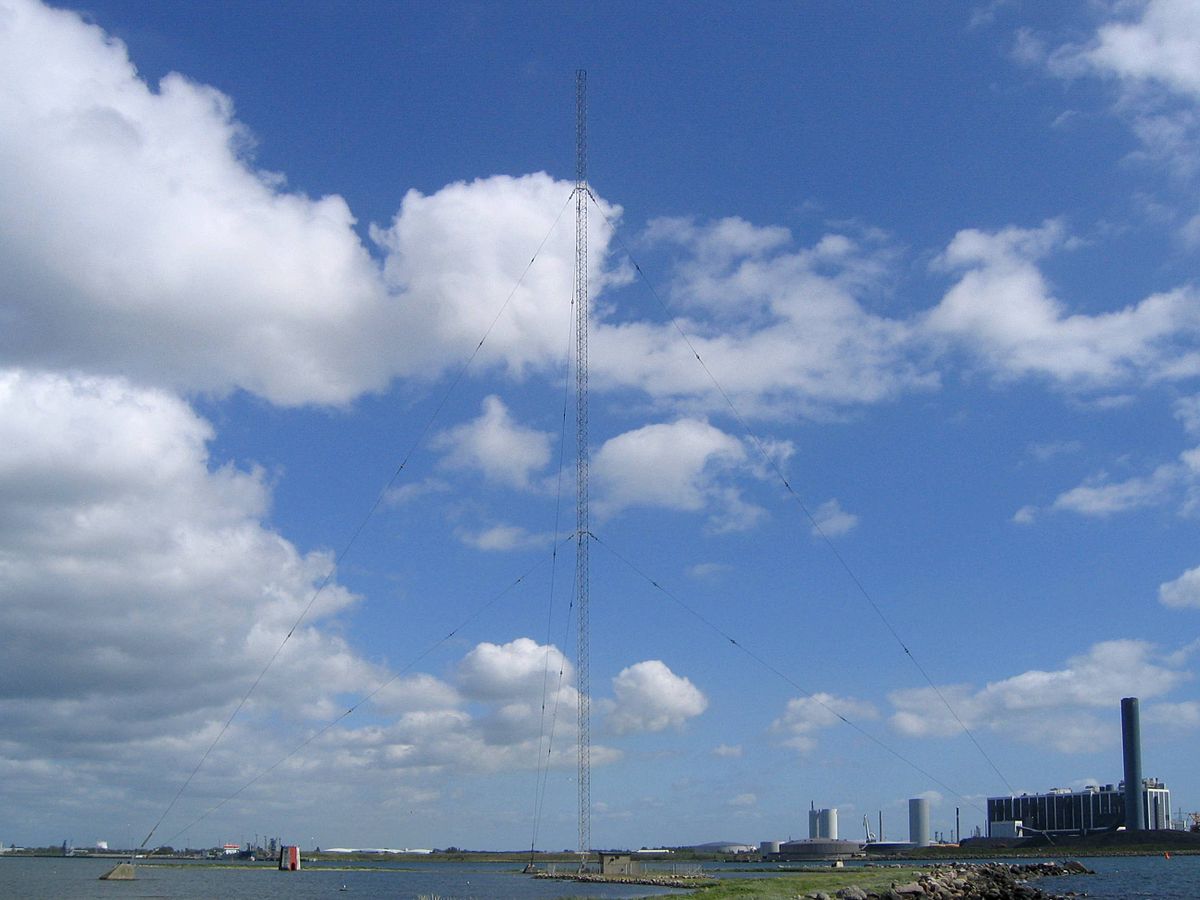

Antenne soutenue par un pylône. Pour l'écoute des grandes ondes et des petites ondes.

Antenne verticale ground plane avec un plan de sol conducteur.

• L'antenne et la prise de terre sont essentielles. Ce sont elles qui permettent de recevoir le signal radioélectrique utile au fonctionnement de l’écouteur ou du casque.

• L'antenne est simplement constituée d'un long fil électrique d'une vingtaine de mètres placée de 7 mètres à 10 mètres au-dessus du sol pour :

• l'écoute de la radiodiffusion départementale des petites ondes et des grandes ondes;
• l'écoute depuis la France de la Météorologie maritime sur 6 175 kHz à 11h30 Temps universel coordonné;
• l'écoute de la radiodiffusion continentale lorsqu’il fait nuit entre le lieu d’émission et de réception dans la bande décamétrique des 49 mètres, de 5,8 à 6,2 MHz.

• L'antenne efficace pour la réception des ondes radioélectriques des grandes ondes (avec une portée jusqu’à 1 000 km) et des petites ondes (avec une portée de quelques centaines de kilomètres) est longue d'une centaine de mètres à plusieurs centaines de mètres et résonne en demi-onde :

• L'antenne peut être soutenue par une construction par exemple un pylône,
• L'antenne peut être soutenue par un cerf-volant porte antenne de type stationnaire,
• L'antenne peut être soutenue par un ballon porte antenne type ballon à gaz.
• Une antenne 1/4 onde peut être utilisée. La longueur d'onde est divisée par 4, mais au sol plusieurs fils de même longueur sont reliées à la masse de la station radio. L'impédance de l'antenne ground plane est de quelques dizaines d'ohms. L’Antenne ground plane devant la résistance du plan de sol peut présenter un très faible rendement en basse fréquence et en moyenne fréquence.

• A défaut d’antenne.
• De la borne de l’antenne du poste à cristal, un fils d’antenne de plusieurs mètres est simplement torsadé le long d’un prolongateur de plusieurs mètres soit :

• Le long d’un prolongateur électrique monophasé (sans terre) branché a une prise secteur (cela si la ligne EDF est aérienne).
• Ou le long d’un prolongateur téléphonique branchée a une prise téléphonique (cela si la ligne téléphonique est aérienne).
• Le passage de l’énergie entre la rallonge et le fil d’antenne du poste à cristal est par capacité donc sans branchement direct.

• La prise de terre est réalisée à l'aide d'un contact électrique dans le sol par exemple:

• une prise de terre,
• une canalisation d'eau,
• un piquet de terre,
• le circuit de terre du bâtiment.
• un sol artificiel métallique par exemple en grillage de grande surface directement sous la base de l'antenne et autour de l'antenne.
• un contrepoids en fils de masse de grande longueur réparti régulièrement autour de la base de l'antenne.
