Tracé et stations

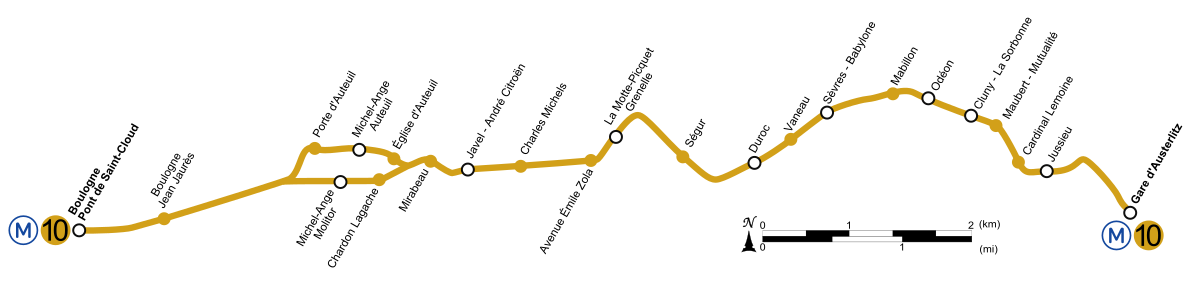

Tracé
La ligne 10 mesure 11,712 kilomètres pour vingt-trois stations plus une station « fantôme », Croix-Rouge, fermée en 1939. Elle est entièrement souterraine.
Au terminus de Boulogne — Pont de Saint-Cloud (Rhin et Danube), en raison de la proximité de la Seine, il n'y a pas d'arrière-gare, les trains sont reçus alternativement de chaque côté du quai et repartent directement dans l'autre sens. En raison de l'étroitesse de la rue du Château, sous laquelle passe la ligne, les stations Boulogne — Pont de Saint-Cloud (Rhin et Danube) et Boulogne — Jean Jaurès n'ont qu'un quai central utilisé pour les deux directions. Après cette dernière station, l'interstation est longue de 1600 mètres pour rejoindre la boucle d'Auteuil. La voie 1 (direction Austerlitz) doit successivement passer sous le boulevard périphérique, puis sous les voies de connexion à l'atelier d'Auteuil et de la voie Murat avant de remonter pour desservir la station Michel-Ange - Molitor. Pour ce faire, elle utilise des rampes autant pour la descente que la montée de 40 ‰ (quatre mètres pour cent mètres). La voie 2 (direction Boulogne) se sépare de la boucle au niveau de l'avenue du Général-Sarrail avec un coude et une pente de 40 ‰.
La boucle d'Auteuil se situe dans le quartier d'Auteuil ; la voie 1 et la voie 3 de la boucle encadrent le quai central de Michel-Ange - Molitor. Ensuite passant au-dessus des voies de la ligne 9, les voies fusionnent avant l'arrivée à Chardon-Lagache, à quai unique. Enfin, la voie 1 parvient à la station Mirabeau puis s'en va vers Austerlitz.
La voie 2 venant d'Austerlitz a un profil très particulier et ne dessert pas la station Mirabeau qu'elle franchit par une forte rampe due à la grande profondeur de la ligne après la traversée de la Seine et au fait que, pour atteindre la station Église d'Auteuil, la voie doit remonter au plus près des fondations de l'église d'Auteuil. Ensuite, la voie 2 de la ligne passe au-dessus des voies de la ligne 9 et arrive à la station Michel-Ange - Auteuil qui est à quai central encadrée par la voie 2 et la voie H venant du raccordement avec la ligne 9. Arrivées à Porte d'Auteuil, les voies se séparent pour former le complexe de voies qui partent soit vers Boulogne, soit vers l'atelier de maintenance, soit vers la voie Murat ou bien comme la voie 3 reviennent vers Michel-Ange - Molitor.
Après la station Mirabeau, la ligne franchit la Seine par une traversée sous-fluviale et atteint la station Javel - André Citroën par une rampe de 40 ‰ après être passée sous les voies de la ligne C du RER. Ensuite, la ligne suit l'avenue Émile-Zola pour arriver aux stations Charles Michels et Avenue Émile Zola avant de rejoindre la rue du Commerce. Quand elle rejoint la station La Motte-Picquet - Grenelle, les deux voies se séparent : la voie 1 se place en demi-station avec la voie 1 de la ligne 8 et la voie 2 dessert une demi-station mais sans la voie 2 de la ligne 8 qui se situe en dessous. Avant d'arriver à la station Ségur, elle passe sous le collecteur Rapp. Elle dessert ensuite les stations Duroc, Vaneau et Sèvres - Babylone. La ligne se poursuit vers l'est et traverse la station désaffectée Croix-Rouge qui est fermée depuis le 2 septembre 1939. Enfin, elle arrive à Mabillon.
À partir d'Odéon, le tracé de la ligne 10 devient complexe car elle doit assurer une interconnexion avec la ligne 4. Les deux voies s'écartent pour laisser passage à la voie de raccordement qui arrive au milieu des voies de circulation et se retrouve à leur niveau à la station Cluny — La Sorbonne. La voie de raccordement rejoint les voies de la ligne 10 avant la station Maubert — Mutualité. Le même principe existe avec le raccordement à la ligne 7 mais cette double voie passe sous les voies de la ligne 10 avant la station Cardinal Lemoine. Quand elle rejoint la station Jussieu, les lignes 7 et 10 ont des tracés parallèles et cela permet d'avoir les quais des deux lignes côte à côte. Pour finir, la ligne enchaîne des courbes et contre-courbes sous le Jardin des plantes pour arriver au terminus Gare d'Austerlitz. Les installations se situent sous la cour d'arrivée de la gare de Paris-Austerlitz et l'arrière station sous les emprises ferroviaires. Ce cul-de-sac a une particularité car il est orienté pour recevoir une traversée sous-fluviale venant de la gare de Paris-Lyon.
Liste des stations
En commençant par le terminus occidental de la ligne 10. Le premier train qui part de la station Porte d'Auteuil a pour terminus la gare d'Austerlitz. Les voyageurs peuvent ainsi découvrir la boucle d'Auteuil, fermée aux voyageurs le reste de la journée. Le système d'information en ligne, couramment désigné par le sigle SIEL, qui donne le temps d'attente des deux prochaines rames, est opérationnel depuis le 1er juillet 2008.
| Station | Communes desservies | Correspondances | |||||
|---|---|---|---|---|---|---|---|
| o | Boulogne — Pont de Saint-Cloud | Boulogne-Billancourt |
| ||||
| o | Boulogne — Jean Jaurès | Boulogne-Billancourt |
| ||||
| ⇃ | • | ↾ | Porte d'Auteuil | 16e | |||
| o | Michel-Ange — Molitor | 16e |
| ||||
| o | Michel-Ange — Auteuil | 16e |
| ||||
| • | Chardon-Lagache | 16e | |||||
| • | Église d'Auteuil | 16e | |||||
| ⇃ | • | ↾ | Mirabeau | 16e | |||
| o | Javel — André Citroën | 15e |
| ||||
| • | Charles Michels | 15e | |||||
| • | Avenue Émile Zola | 15e | |||||
| o | La Motte-Picquet — Grenelle | 15e |
| ||||
| • | Ségur | 7e, 15e | |||||
| o | Duroc | 6e, 7e, 15e |
| ||||
| • | Vaneau | 6e, 7e | |||||
| o | Sèvres — Babylone | 6e, 7e |
| ||||
| • | Mabillon | 6e | |||||
| o | Odéon | 6e |
| ||||
| o | Cluny — La Sorbonne | 5e |
| ||||
| • | Maubert — Mutualité | 5e | |||||
| • | Cardinal Lemoine | 5e | |||||
| o | Jussieu | 5e |
| ||||
| o | Gare d'Austerlitz | 5e, 13e |
TER Centre grandes lignes |
(Les stations en gras servent de départ ou de terminus à certaines missions)
Stations ayant changé de nom
Cinq stations de la ligne 10 ont changé de nom au fil des ans :
- La Motte-Picquet est devenue La Motte-Picquet - Grenelle en novembre 1913 ;
- Wilhem est devenue Église d'Auteuil le 15 mai 1921 ;
- Beaugrenelle est devenue Charles Michels le 14 juillet 1945 ;
- Gare d'Orléans - Austerlitz est devenue Gare d'Austerlitz en 1979 ;
- Cluny est devenue Cluny - La Sorbonne le 17 février 1988.
Stations à thème ou particulières
Quelques stations de la ligne possèdent une décoration culturelle thématique originale :
La station Javel - André Citroën présentait la vie et l'entreprise d'André Citroën à l'aide de pancartes et photos. Les sièges de la station reprenaient les couleurs du célèbre logo à chevrons, inspiré des engrenages fabriqués en 1905. Mais cette décoration a été déposée durant les années 2000 lors de l'opération de rénovation « Renouveau du Métro ».
La Motte-Picquet - Grenelle présente des couloirs de correspondance décorés de plusieurs blasons de la famille de Toussaint-Guillaume Picquet de la Motte (d'azur à trois chevrons d'or, accompagnés de trois fers de lance d'argent en pal les pointes en haut). Une fresque représente la barrière de la Cunette, une des portes du mur des Fermiers généraux située autrefois en ce lieu.
La station Sèvres - Babylone présente une exposition sur l’écologie, avec des vitrines sur le recyclage des déchets, les énergies renouvelables ou la consommation d’eau et d’électricité dans le monde. En 2008, ces vitrines ont été renouvelées par des panneaux portant spécifiquement sur les engagements du Grenelle de l'environnement.
La voûte de la station Cluny - La Sorbonne est ornée de mosaïques et de signatures d’écrivains, comme Racine, Molière, Michelet, Victor Hugo, ou encore Rimbaud.
Raccordements
La ligne compte six raccordements avec le reste du réseau :
- avec la ligne 9 par la « Voie Murat » et par la voie des Ateliers raccordées au sud-ouest de la station Porte d'Auteuil sur les voies de l'ancienne boucle non utilisées maintenant en service commercial ;
- avec la ligne 9 à l'entrée de la station Michel-Ange — Auteuil, sur la voie direction Boulogne ; ce raccordement longe le quai de la station Michel-Ange — Auteuil, le bord du quai étant protégé par un grillage, puis se raccorde aux voies du terminus ;
- avec la ligne 8 à l'entrée de la station La Motte-Picquet — Grenelle, sur la voie direction Boulogne, en talon ;
- un tunnel sans raccordement existe vers la ligne 13, entre les stations Duroc et Vaneau ; il date de l'ancien tracé de la ligne 10 vers le complexe des Invalides ;
- avec la ligne 4, par une voie en impasse à l'est de la station Odéon mais raccordée effectivement à l'est de la station Cluny — La Sorbonne après avoir traversé celle-ci au centre sans être bordée d'un quai, le passage d'une ligne à l'autre imposant un rebroussement ; la voie de raccordement arrive entre les deux voies de la ligne 10 à la station Cluny — La Sorbonne dont la voute abrite trois voies puis est raccordée en talon aux deux voies de la ligne 10 près de l'entrée ouest de la station Maubert - Mutualité;
- avec la ligne 7 à la sortie de la station Maubert — Mutualité en direction de Gare d'Austerlitz, raccordé en pointe ; ce raccordement à double voie, exploité commercialement entre 1930 et 1931, se sépare de la ligne 10 par une forte pente entre ses deux voies.
Ateliers
Le matériel de la ligne 10 est entretenu par les ateliers d'Auteuil. Ils sont raccordés aux voies au terminus de Porte d'Auteuil. Ces ateliers sont totalement souterrains ; outre les accès par les tunnels, un escalier situé sur le trottoir de l'avenue du Général-Sarrail les dessert. Ils sont également raccordés à la ligne 9 qui, cependant, n'utilise plus ces ateliers depuis la mise en service de ceux de Boulogne raccordés au Pont de Sèvres.
La maintenance lourde et la révision régulière (batteries, bobinages, peintures) du matériel de la ligne 10, comme tous les matériels sur fer du réseau, se déroule aux ateliers de Choisy. Ouverts en 1931, ils sont situés dans le XIIIe arrondissement de Paris à proximité du boulevard périphérique et accessibles via un embranchement de la ligne 7. Ils se décomposent en deux entités distinctes : un atelier de maintenance pour les rames de la ligne 7 (AMT) et un atelier de révision de l'ensemble des rames sur fer du métro. L'ensemble occupe une surface totale d'environ 34 350 m2. Trois cent trente agents sont affectés à cet atelier en 2007.
