DDR2 SDRAM - Définition
La liste des auteurs de cet article est disponible ici.
Introduction
La DDR2 SDRAM ou DDR2 (de l'anglais Double Data Rate two Synchronous Dynamic Random Access Memory) est la seconde génération de mémoire vive de type DDR pour les ordinateurs personnels, la première étant la technologie DDR. Ce type de mémoire informatique utilise des circuits intégrés. Cette technologie fait partie de la famille des mémoires vives SDRAM, qui elle-même est une des multiples versions des mémoires DRAM.
Avec une fréquence d'horloge de 100 MHz, une mémoire SDR SDRAM (communément appelée seulement "SDRAM") transfère les données sur le front montant des impulsions d'horloge. Ce qui permet d'atteindre un débit de transfert de données de 0,8 Gio/s.
Contrairement à la SDR-SDRAM, la DDR-SDRAM et la DDR2-SDRAM effectuent les transferts sur le front montant et le front descendant des impulsions d'horloge (une technique appelée "dual pumping" en anglais). Le taux de transfert est doublé, il est équivalent à 200 MHz (et une bande passante théorique de 1,6 Gio/s) tout en utilisant la même fréquence d'horloge.
La différence majeure entre la DDR et la DDR2 est que la fréquence du bus est maintenant égale au double de celle du groupe de cellules mémoires. Quatre mots de données peuvent ainsi être transférés par cycle des cellules mémoires. À fréquence des cellules mémoires égale, la DDR2 a un débit deux fois plus élevé que celui de la DDR.
La fréquence d'horloge de la mémoire DDR2 est également généralement plus grande grâce à des améliorations techniques au niveau de l'interface électrique, avec des raccordements intégrés, une mémoire tampon de prélecture, ainsi que des circuits de sortie externes à la puce. Cependant, la DDR2 a des temps de latence plus élevés. L'accès aux puces, qui est décomposé en n étapes, est plus long. En ce qui concerne la mémoire tampon de prélecture, sa largeur de bus est passée de 2 bits (pour la DDR) à 4 bits. Elle passera à 8 bits pour la DDR3. En d'autres termes, cette mémoire convient plutôt aux transferts de grandes quantités de données, car la grande vitesse de transfert sur une "longue" période minimise alors le mauvais temps de latence initial.
La DDR2 possède un avantage majeur avec une tension d'alimentation à 1,8 Volt, ce qui limite la production de chaleur par effet joule.
Description
La DDR2 possède 240 connecteurs, des puces au format BGA présentant des meilleures caractéristiques que celles au format TSOP (sur le plan thermique comme électrique).
Rétro compatibilité

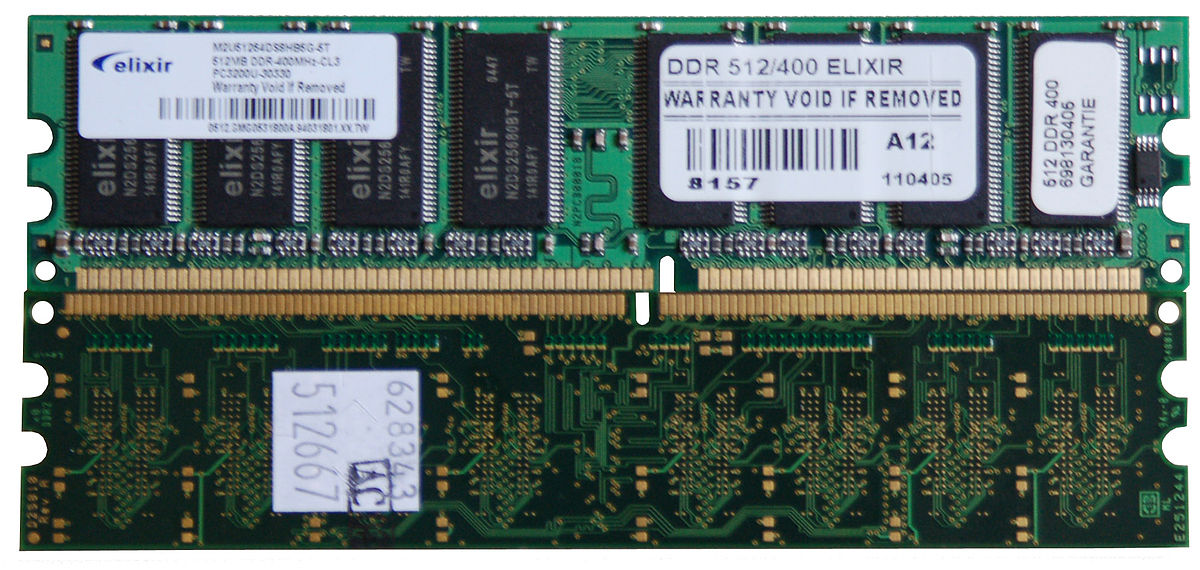

Les modules de mémoire (ou DIMM) DDR2 ne sont pas rétrocompatibles avec les DIMM DDR. C'est-à-dire qu'un DIMM DDR2 ne peut être utilisé sur une carte mère demandant des DIMM DDR et vice-versa. Le module de DDR2 ne peut pas être inséré dans le slot mémoire DDR. Ceci est dû au fait que le détrompeur central est placé à une position légèrement différente. De plus, les connexions sont plus nombreuses sur un DIMM DDR2 que sur un DIMM DDR, donc la densité de broches est plus élevée.

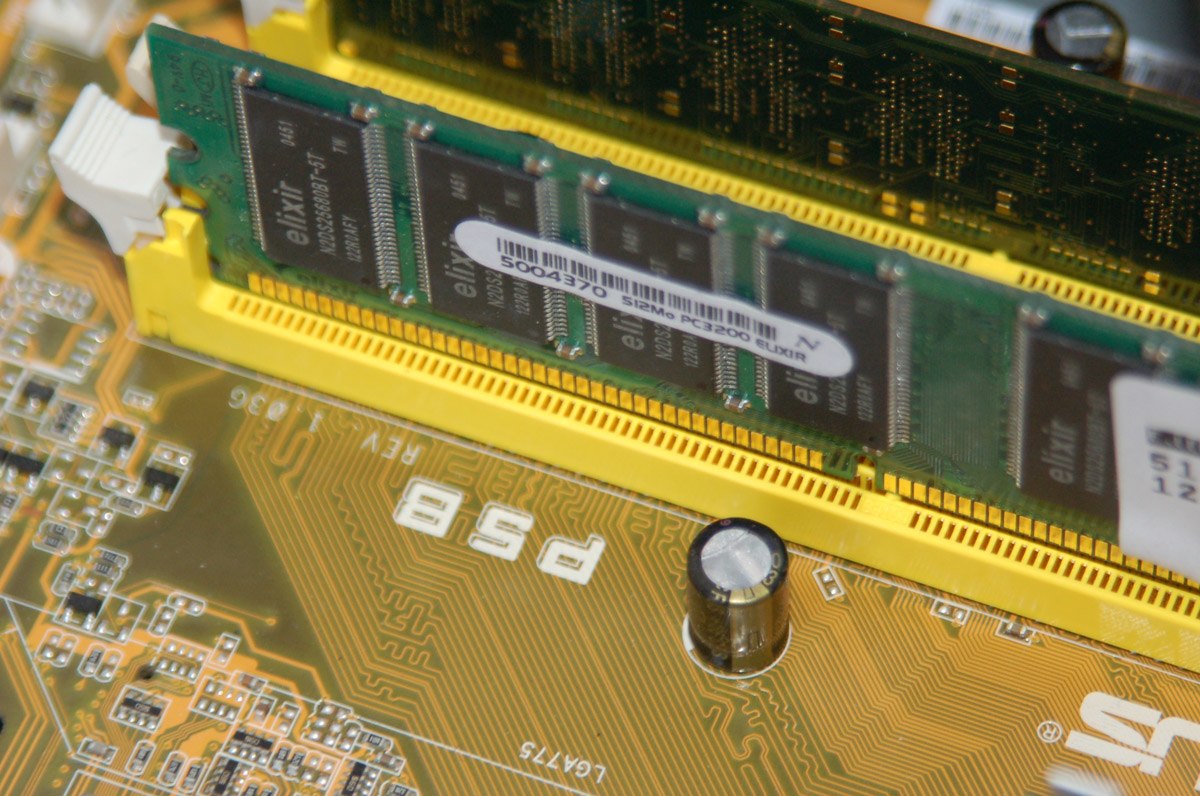

Le fait d'insérer un module DIMM DDR2 dans une connecteur femelle conçue pour un DIMM DDR, ou l'inverse, soit en forçant, soit en modifiant légèrement l'encoche centrale du module, conduit irrémédiablement à la destruction du module et de la carte mère. Il est important de comprendre que puisque les modules DDR2 et DDR fonctionnent à un voltage différent (2,5 V au lieu de 1,8 V), insérer le mauvais module dans la fente de mémoire endommagera le module et/ou la carte mère.
