Introduction
| Athlon | ||
|---|---|---|

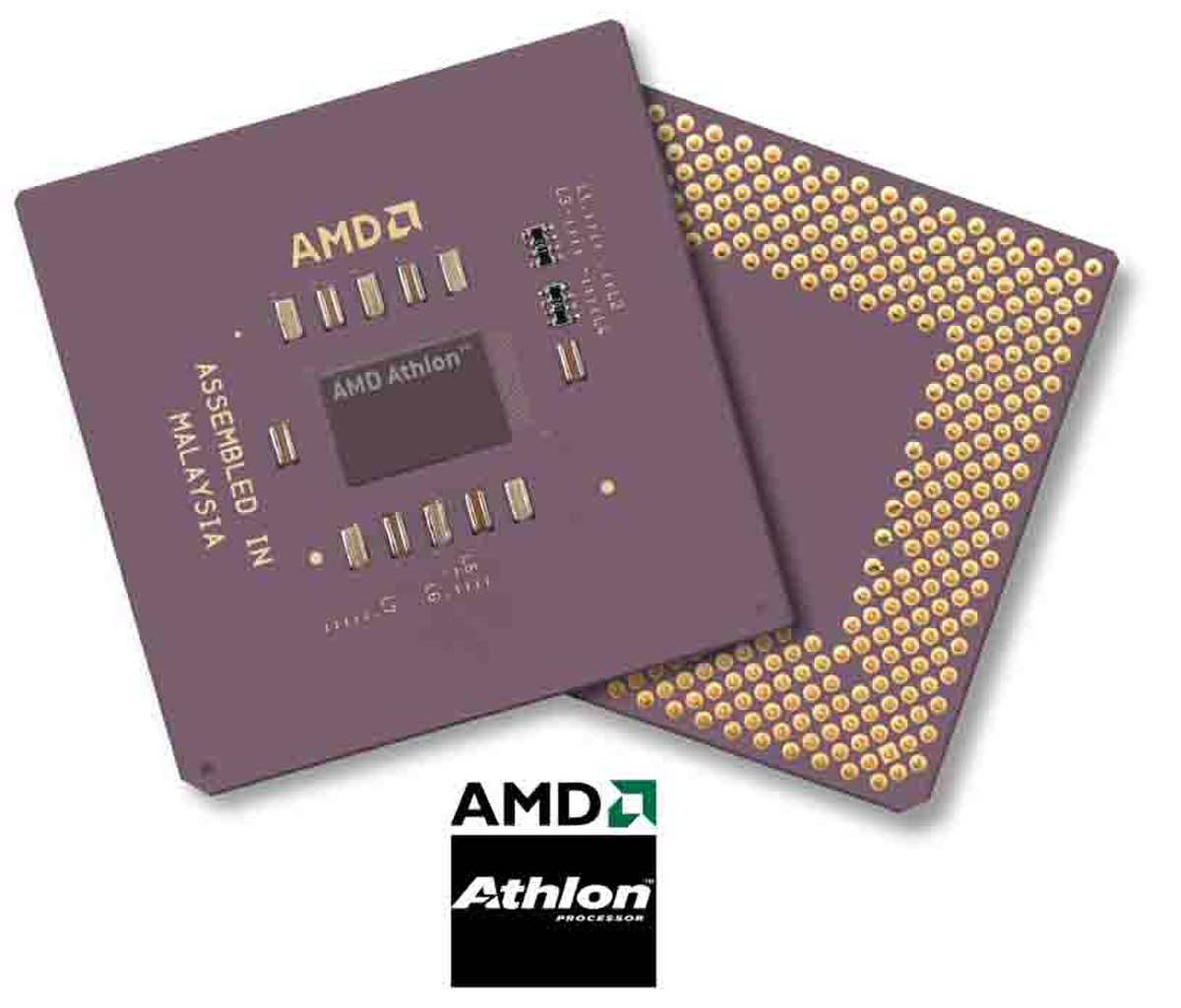

Processeur AMD AthlonXP 1700 (Palomino) | ||
| Production | De mi 1999 à 2005 | |
| Fréquence du processeur | 500 MHz à 2.33 GHz | |
| Fréquence du FSB | 100 MHz à 200 MHz | |
| Gravure | de 250 nm à 130 nm | |
| Jeu d'instructions | x86 | |
| Sockets | Slot A Socket A | |
| Cœur | K7 (Argon) K75 (Pluto/Orion) Thunderbird Palomino Thoroughbred A/B Barton Thorton | |
L'Athlon est un microprocesseur de 7e génération, fabriqué par AMD. Il est aussi désigné sous le nom de code K7. Il s'agit d'une profonde évolution du K6.
Le K7 est un processeur superscalaire à 3 voies :
- 3 décodeurs qui convertissent les instructions x86 en micro instructions, calibrées (un peu comme pour le RISC) ;
- 3 ALU pour les entiers et les instructions ;
- 3 FPU indépendantes (là où le concurrent Pentium III ne possédait qu'une double FPU avec dépendances).
Le pipeline est de 10 étages.
Le cache de niveau 1 est de 64 Kio pour les données et de 64 Kio pour les instructions. La taille du cache L2 varie selon les modèles.
Il dispose du bus EV6 développé par DEC pour l'Alpha, capable de faire transiter 2 paquets de 64 bits par cycle d'horloge. À 100 MHz, on parle de bus DDR (Double Data Rate) 200 MHz.
Le successeur de l'Athlon est l'Athlon 64.
Athlon classique
L'Athlon a débuté sa carrière le 23 juin 1999 avec un packaging de type Slot A (cartouche) à la manière des Pentium III de l'époque. Le processeur était monté sur une carte fille disposant de 512 Kio de cache de niveau 2 tournant à la moitié de la vitesse du processeur.
Les premières versions gravées en 0,25 micromètre (K7) étaient cadencées à 500 et 700 MHz, il s'agissait du CPU x86 le plus rapide.
La transition vers le 0,18 micromètre (K75) a permis de monter en fréquence jusqu'à 1 000 MHz.
Athlon XP
La gamme fut lancée en octobre 2001.
Les performances indiquées par la fréquence correspondent à l'équivalence donnée par le Performance Rating (dit aussi p-Rating ou PR), qui donne un équivalent à la puissance de calcul d'un processeur Intel de gamme correspondante, en ce cas le Pentium 4. L'Athlon XP 2000+ est ainsi censé être équivalent à un Pentium 4 cadencé à 2 gigahertz, bien que sa fréquence réelle soit inférieure, à 1,66 GHz.
Athlon Palomino
Cette révision apporte :
- une consommation électrique en baisse de 10 %
- ajout des instructions 3DNow! professionnal et support complet du SSE
- préchargement des données en cache (prefetch hardware)
Le FSB reste à 133 MHz, et le cache L2 à 256 Kio. Des versions mobile furent disponibles (Athlon 4).
Athlon Thoroughbred (T-Bred)
Transition au 0,13 micromètre, les révisions A se révélèrent décevantes, se limitant à 1 800 MHz. Il fallut attendre la révision B pour monter en fréquence de fort belle manière (2 250 MHz) par :
- ajout d’une couche métallique supplémentaire
- ajout de condensateurs de découplage
Le FSB reste à 133 Mhz (166 MHz sur les 2600+ et 2800+), et le cache L2 à 256 Kio. Des versions mobiles furent disponibles.
Athlon Barton et Thorton
Le Barton est un T-Bred rev B avec 512 Kio de cache L2. Le Thorton est un Barton avec la moitié du cache L2 désactivée. Une manipulation permettait de déverrouiller les 256 Kio restants.
Athlon XP Mobile
Modèle sélectionné pour sa gravure réussie, il remplace les Palomino mobiles. Une fonction permet de moduler le coefficient multiplicateur en fonction de la charge de calcul : le PowerNow!. Le core sera le T-Bred puis le Barton. Une version Athlon XP-M, le "Dublin", sera basée sur le K8.
