Multiplexeur - Définition
Un multiplexeur est un circuit permettant de concentrer sur une même voie de transmission différents types de liaisons (informatique, télécopie, téléphonie, télétex) en sélectionnant une entrée parmi N. Il possèdera donc N entrées, une seconde entrée de log2 N bits permettant de choisir quelle entrée sera sélectionnée, et une sortie.
Il sert d'accès aux réseaux de transmission de données.
Table de vérité
L'entrée A ou B est propagée sur la sortie S suivant la valeur de C.
| C | S |
|---|---|
| 0 | A |
| 1 | B |
Représentation schématique
Fonctionnement

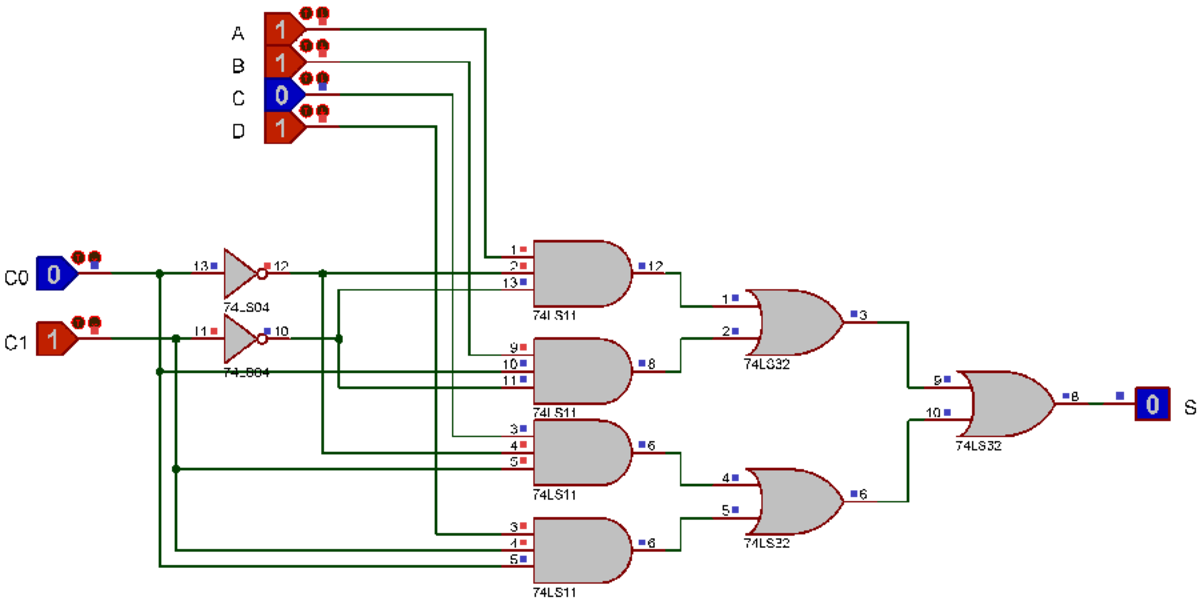

La valeur d'une des deux entrées, A ou B, sera propagée sur la sortie S suivant la valeur de C. Par exemple, si C = 0, c'est la valeur de A qui sera choisie, et B si C = 1. On trouvera donc des multiplexeurs " 2 vers 1 " (1 bit de sélection), " 4 vers 1 " (2 bits de sélection), " 8 vers 1 " (3 bits de sélection), etc. Il est à noter que certains multiplexeurs transmettent aussi bien les signaux numériques que les signaux analogiques.
Le circuit accomplissant la fonction inverse est appelé démultiplexeur ou encore décodeur.
